Nguồn DC-DC Mean Well N78 Series

Công Suất Ngõ Ra (W)
Điện Áp Ngõ Ra (VDC)
Dòng Ngõ Ra (A)
bo-nguon-meanwell-n7815-2c-qaled-0909791751
3.6-30 W
15/-15 VDC
0~2 A
Nguồn Mean Well N7815-2C
bo-nguon-meanwell-n7812-2c-qaled-0909791751
3.6-30 W
12/-12 VDC
0~2 A
Nguồn Mean Well N7812-2C
bo-nguon-meanwell-n7809-2c-qaled-0909791751
3.6-30 W
9/-9 VDC
0~2 A
Nguồn Mean Well N7809-2C
bo-nguon-meanwell-n78065-2c-qaled-0909791751
3.6-30 W
6.5/-6.5 VDC
0~2 A
Nguồn Mean Well N78065-2C
bo-nguon-meanwell-n7805-2c-qaled-0909791751
3.6-30 W
5/-5 VDC
0~2 A
Nguồn Mean Well N7805-2C
bo-nguon-meanwell-n7803-2c-qaled-0909791751
3.6-30 W
3.3/-3.3 VDC
0~2 A
Nguồn Mean Well N7803-2C
bo-nguon-meanwell-n78025-2c-qaled-0909791751
3.6-30 W
2.5/-2.5 VDC
0~2 A
Nguồn Mean Well N78025-2C
bo-nguon-meanwell-n78018-2cw-qaled-0909791751
3.6-30 W
1.8 VDC
0~2 A
Nguồn Mean Well N78018-2CW
bo-nguon-meanwell-n78018-2ch-qaled-0909791751
3.6-30 W
1.8 VDC
0~2 A
Nguồn Mean Well N78018-2CH
bo-nguon-meanwell-n78018-2c-qaled-0909791751
3.6-30 W
1.8 VDC
0~2 A
Nguồn Mean Well N78018-2C
bo-nguon-meanwell-n7815-1pv-qaled-0909791751
3.3-15 W
15; -15 VDC
0~1 A
Nguồn Mean Well N7815-1PV
bo-nguon-meanwell-n7812-1pv-qaled-0909791751
3.3-15 W
12; -12 VDC
0~1 A
Nguồn Mean Well N7812-1PV
bo-nguon-meanwell-n7809-1pv-qaled-0909791751
3.3-15 W
9 VDC
0~1 A
Nguồn Mean Well N7809-1PV

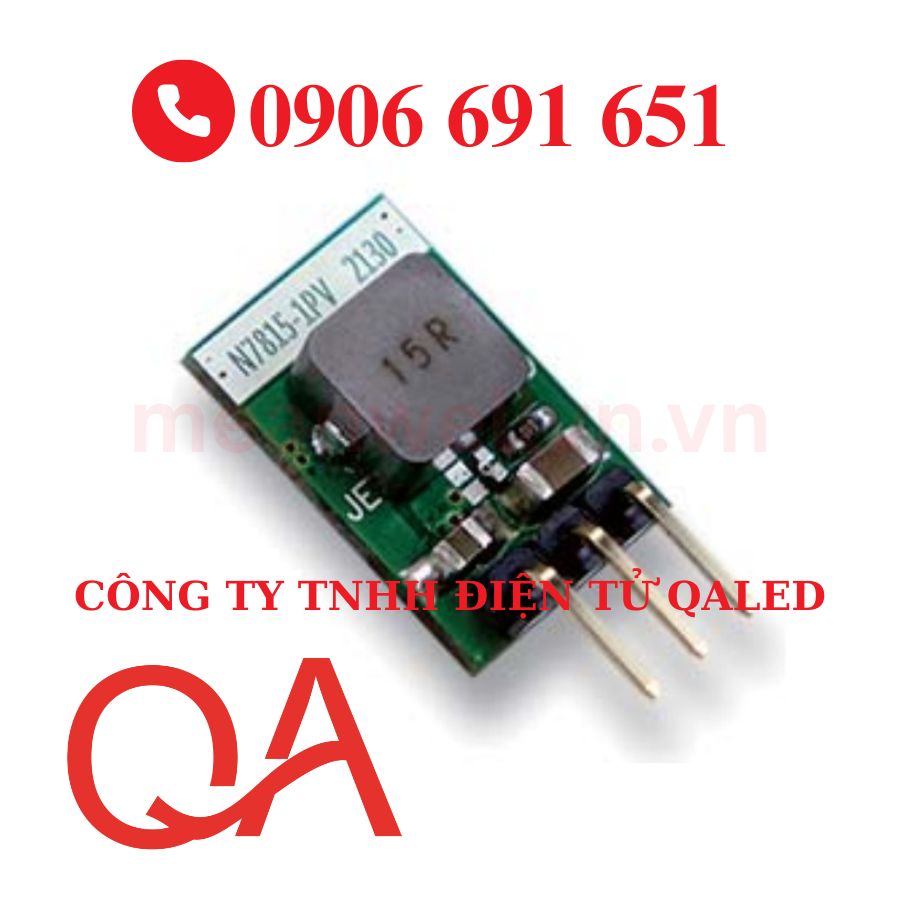

bo-nguon-meanwell-n7805-1pv-qaled-0909791751
3.3-15 W
5; -5 VDC
0~1 A
Nguồn Mean Well N7805-1PV

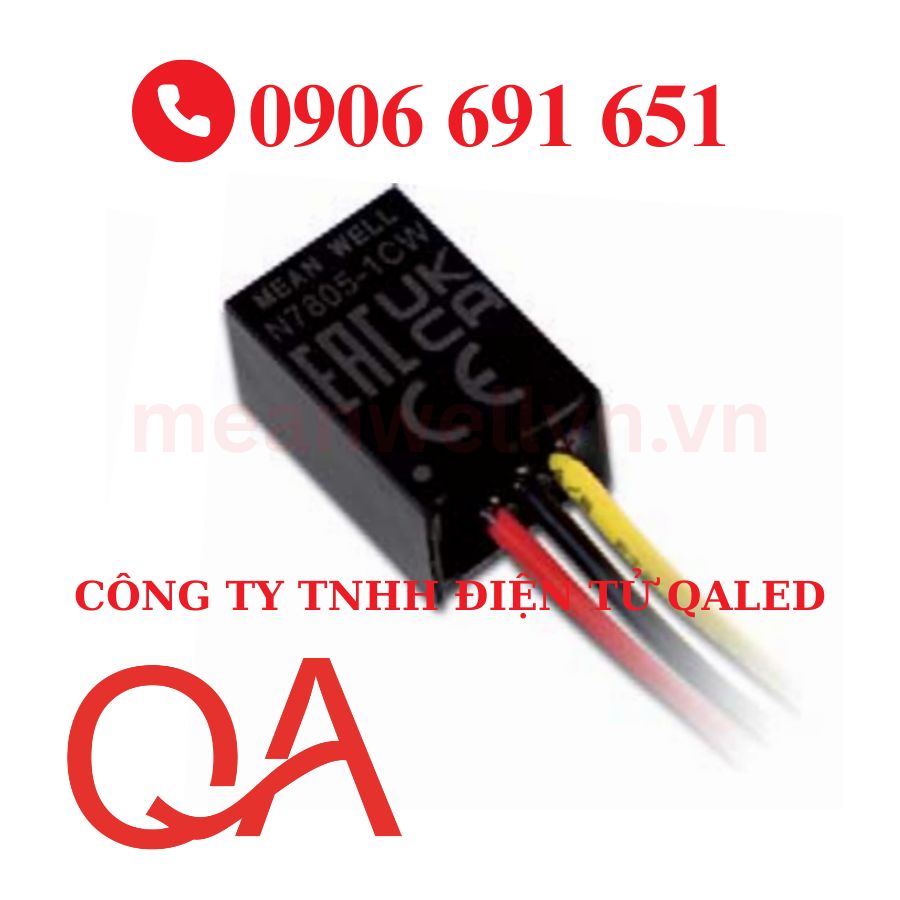

bo-nguon-meanwell-n7803-1cw-qaled-0909791751
3.3-15 W
3.3 VDC
0~1 A
Nguồn Mean Well N7803-1CW
bo-nguon-meanwell-n7803-1c-qaled-0909791751
3.3-15 W
3.3 VDC
0~1 A
Nguồn Mean Well N7803-1C
bo-nguon-meanwell-n7803-1ph-qaled-0909791751
3.3-15 W
3.3 VDC
0~1 A
Nguồn Mean Well N7803-1PH
bo-nguon-meanwell-n7803-1pv-qaled-0909791751
3.3-15 W
3.3 VDC
0~1 A
Nguồn Mean Well N7803-1PV

Nguồn Meanwell N78 Series là họ bộ chuyển đổi DC-DC switching nhỏ gọn, được thiết kế làm bản nâng cấp cho các ổn áp tuyến tính LM78xx/79xx: giữ pin-out tương thích nhưng cho hiệu suất cao hơn rất nhiều (có thể tới ~96%), từ đó loại bỏ hoặc giảm nhu cầu tản nhiệt. Dòng nguồn DC-DC Meanwell N78 có phiên bản 1 A ban đầu và phiên bản 2 A (N78-2) mới ra mắt cho tải lớn hơn.

nguon-dc-dc-meanwell-n78-series-qaled-0909791751

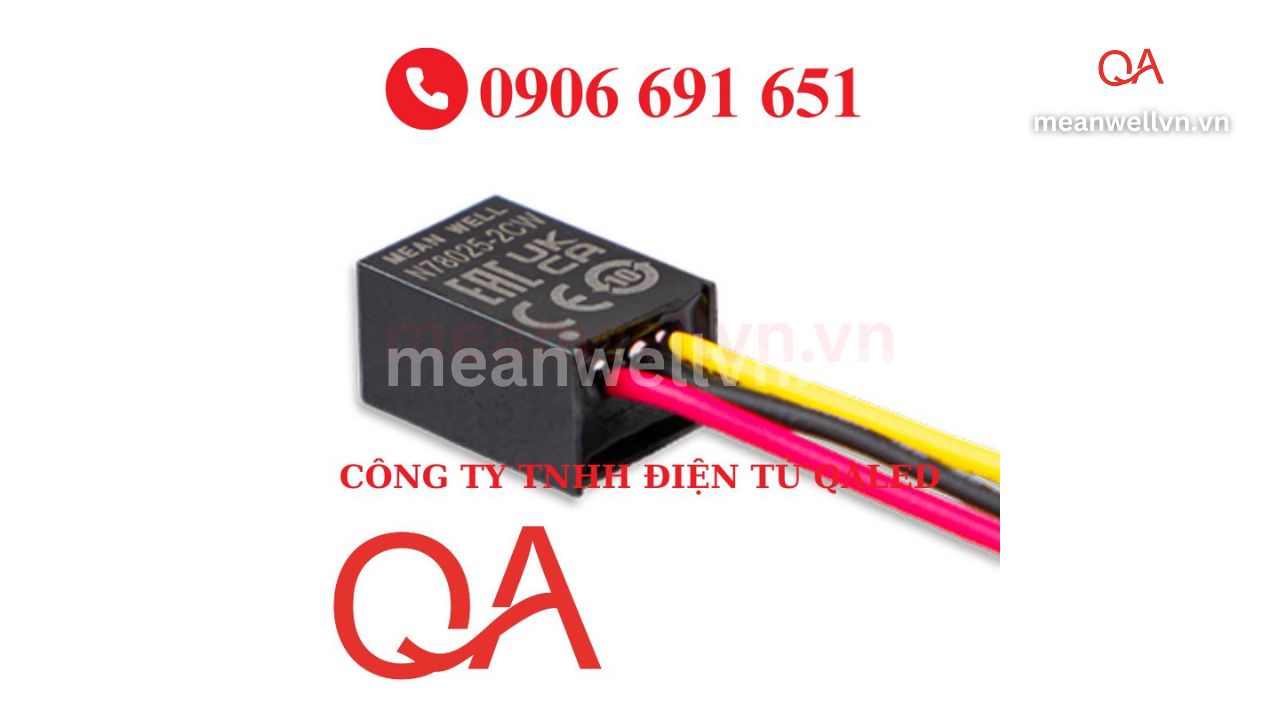

Nguồn DC-DC Meanwell N78 Series

Nguồn DC-DC N78 cung cấp nhiều đầu ra phổ biến (5 V, 12 V, 15 V, 24 V…) và có biến thể âm, dải Vin rộng ở một số model (tham khảo datasheet cho từng mã). Nguồn Meanwell N78 tích hợp bảo vệ cơ bản (short-circuit, over-load, over-temperature), có mức nhiễu/ripple thấp và có thể đáp ứng tiêu chuẩn EMC Class B nếu bố trí đúng theo hướng dẫn. Nhiệt độ hoạt động rộng giúp nguồn Mean Well N78 dùng trong nhiều ứng dụng công nghiệp và nhúng.

Ưu điểm lớn của Meanwell N78 là dễ thay thế trên PCB cũ (giữ footprint), giảm công suất tiêu tán thành nhiệt và nâng cao hiệu năng hệ thống. Ứng dụng nguồn On Board Meanwell DC DC tiêu biểu gồm point-of-load trên bo mạch, module điều khiển, instrumentation, and general-purpose embedded systems. Khi lắp nguồn DC-DC On Board Meanwell N78 cần tuân thủ khuyến nghị tụ lọc, layout và kiểm tra biểu đồ derating/EMC trong datasheet.

Trước khi thay thế, mở datasheet nguồn On Board Meanwell N78 cụ thể (hoặc N78-2 nếu cần 2 A), so sánh ripple, transient và thông số bảo vệ với ổn áp hiện tại, đảm bảo layout/điện trở/ngõ lọc phù hợp để hệ hoạt động ổn định. Nếu muốn mình trích bảng thông số 1–2 model nguồn Meanwell N78 (Vin range, Vout, Iout, efficiency, kích thước chân) từ datasheet để bạn chèn vào tài liệu, mình làm ngay.
