Nguồn DIN Rail Mean Well DRDN Series
Công Suất Ngõ Ra (W)
Điện Áp Ngõ Ra (VDC)
Dòng Ngõ Ra (A)
Nguồn Meanwell DRDN là dòng redundancy module dạng gắn thanh DIN (DIN-rail) của Mean Well, thiết kế để ghép song song với hai (hoặc nhiều) nguồn DC nhằm tạo hệ 1+1 hoặc N+1 đảm bảo dự phòng cho hệ 12 V / 24 V / 48 V.
Về cơ bản một module Meanwell DRDN có hai ngõ vào DC độc lập và một ngõ ra DC tổng hợp, tự động chuyển tải khi một nguồn gặp sự cố — phù hợp cho tủ UPS, telecom, hệ backup và các hệ công nghiệp cần độ sẵn sàng cao.
Thông Số Chính Nguồn Meanwell DRDN

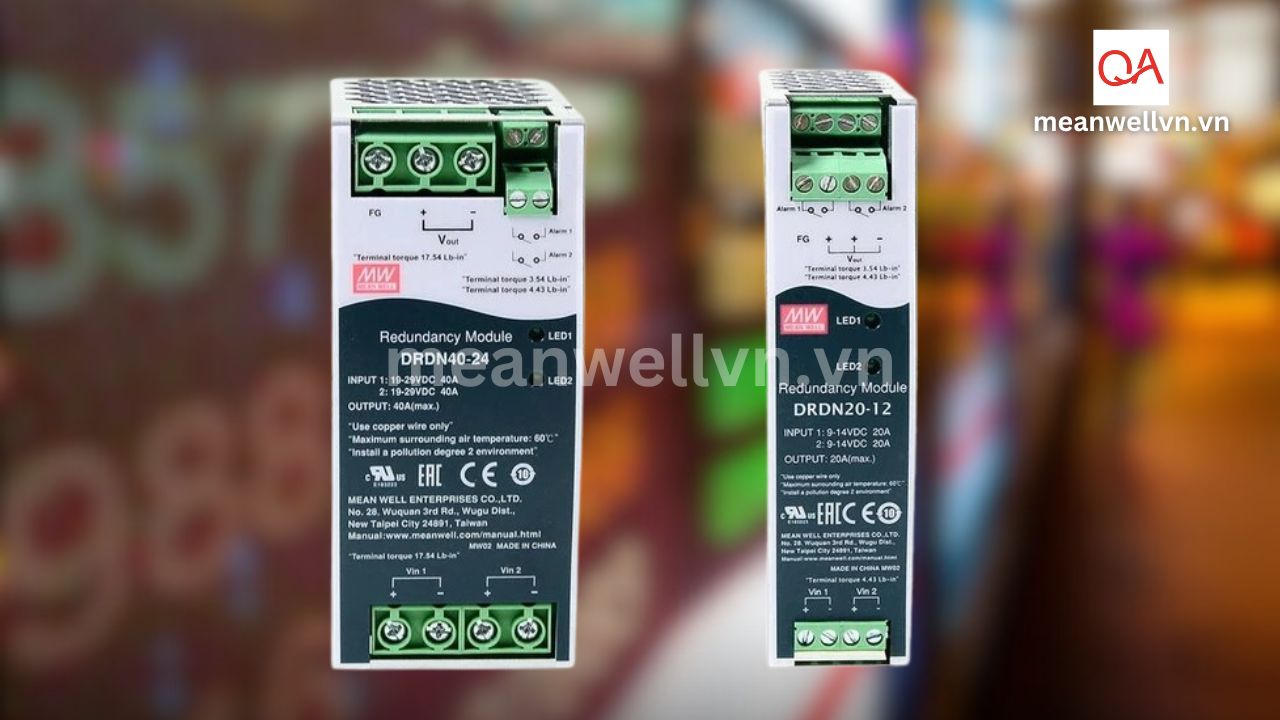

Dòng phổ biến gồm Meanwell DRDN20 (max 20 A đầu ra) và Meanwell DRDN40 (max 40 A đầu ra), mỗi model có biến thể cho điện áp hệ 12 V / 24 V / 48 V với dải input tương ứng.
Hai model nguồn Meanwell DRDN vừa nhắc đến là DRDN20 (đỉnh 20 A) và DRDN40 (đỉnh 40 A), các biến thể phù hợp với dải điện áp hệ (9–14 V cho 12 V, 19–29 V cho 24 V, 36–60 V cho 48 V). Nguồn DRDN kích thước mỏng, loại nguồn DINrail Meanwell lắp trên DIN-rail TS-35, làm mát bằng đối lưu và cung cấp các LED báo trạng thái input cùng tiếp điểm relay khô để giám sát từ xa.
Tương tự nguồn DRDN40 cho dòng 40 A. Kích thước gọn (độ rộng ~32 mm cho DRDN20), làm mát bằng đối lưu và có trọng lượng nhẹ — thuận tiện cho lắp trên thanh TS-35.
Tính Năng Nổi Bật Nguồn Mean Well DRDN
Hỗ trợ 1+1 và N+1 redundancy để mở rộng hoặc có dự phòng.
Hai LED trên nguồn Meanwell DRDN chỉ báo trạng thái input (LED báo OK / fail) và 2 tiếp điểm relay khô (dry contact) báo alarm/ DC-OK để nối về PLC hoặc BMS.
Voltage sensing, voltage alarm thresholds và cơ chế chuyển tải nhanh giúp giảm gián đoạn cho tải. Thiết kế Meanwell DRDN chịu nhiệt rộng (working temp có thể -40 → +70/80°C tuỳ model) và tiêu chuẩn an toàn/EMC phù hợp cho ứng dụng công nghiệp.
Ứng Dụng Nguồn Meanwell DRDN
Nguồn DRDN thường dùng để đảm bảo nguồn dự phòng cho: hệ thống truyền thông/telecom, tủ điện công nghiệp, bộ lưu trữ/UPS cỡ nhỏ, hệ chiếu sáng khẩn cấp, trạm base station, và mọi hệ yêu cầu uptime cao. Khi cần tăng công suất, có thể dùng nhiều module và cấu hình N+1 để vừa mở rộng vừa có dự phòng.
Lắp đặt & lưu ý:
- Lắp nguồn DRDN lên thanh DIN TS-35/7.5 hoặc TS-35/15 theo hướng dẫn; giữ khoảng cách thông gió nếu lắp nhiều module sát nhau.
- Đảm bảo mỗi nguồn cung cấp điện áp nằm trong dải input (ví dụ 19–29 V cho 24 V module) và tổng dòng không vượt định mức (20 A / 40 A).
- Kiểm tra relay alarm và LED khi test hệ; tuân thủ biểu đồ derating nếu môi trường nhiệt độ cao hoặc lắp kín trong tủ.
- Tham khảo kỹ Installation Manual / Datasheet của model trước khi đấu nối.
Nguồn DRDN Series là giải pháp đơn giản, hiệu quả để bổ sung tính năng dự phòng cho hệ DC rail 12/24/48 V. Với kích thước DIN-rail gọn, tính năng báo lỗi và khả năng tích hợp vào hệ giám sát, nguồn Meanwell DRDN là lựa chọn hợp lý cho các dự án cần độ sẵn sàng nguồn cao.
